I.
نظرة عامة على المنتج

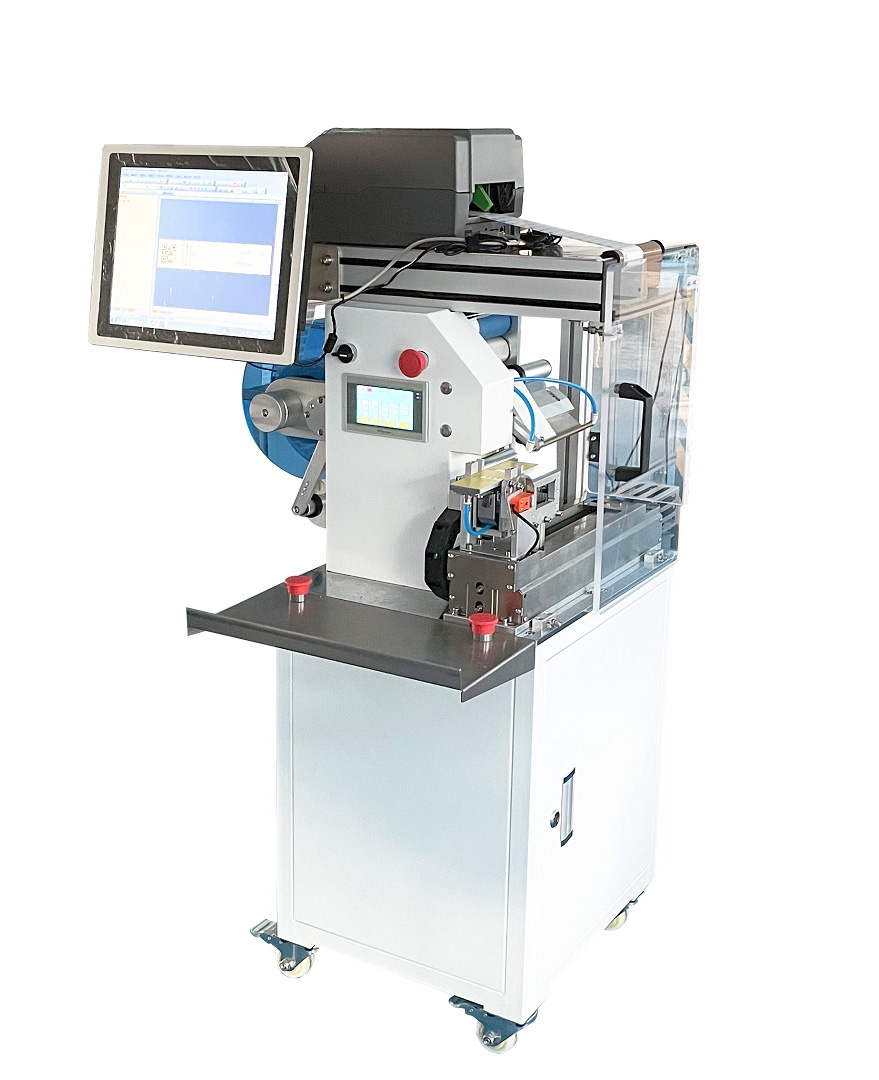

تعد آلة طي الأسلاك ووضع الملصقات شبه الأوتوماتيكية JW-T107 معدات وضع ملصقات فعالة مصممة لتلبية احتياجات طي ووضع الملصقات لمختلف المنتجات الصغيرة والمتوسطة الحجم.
تعتمد المعدات أدوات تثبيت مخصصة وتقنية تحكم دقيقة، مما يمكنها من التكيف مع سيناريوهات وضع الملصقات ذات المواصفات المختلفة، مما يجمع بين المرونة والاستقرار.
تُستخدم على نطاق واسع في صناعات الأسلاك، والسلع الاستهلاكية اليومية، وتغليف المواد الغذائية وغيرها، مما يمكن أن يحسن بشكل كبير كفاءة وضع الملصقات وتوحيدها، ويقلل من أخطاء التشغيل البشرية.
II.
المعايير الفنية الأساسية
|
فئة المعيار
|
المواصفات التفصيلية
|
|
مواصفات بكرة الملصق المناسبة
|
القطر الداخلي: ￠76 مم، القطر الخارجي: ￠240 مم
|
|
دقة وضع الملصق
|
±0.5-1 مم (باستثناء أخطاء المنتج والملصق نفسه)
|
|
سرعة وضع الملصق
|
900-1000 قطعة/ساعة (تعتمد السرعة الفعلية على حجم الملصق وكفاءة المشغل)
|
|
نطاق قطر السلك المناسب
|
قياسي: 4MM-10MM؛
يمكن التخصيص للمقاسات خارج هذا النطاق
|
|
مواصفات الملصق المناسبة
|
الطول: 10 مم～40 مم (يمكن التخصيص
لأحجام أخرى)؛ العرض (اتجاه الطي): 30 مم～130 مم
|
|
أبعاد الآلة الإجمالية
|
تقريبًا
650 مم × 780 مم × 1100 مم (الطول × العرض × الارتفاع)
|
|
مصدر الطاقة المناسب
|
220 فولت / 50 هرتز، الطاقة المقننة: 0.25 كيلوواط
|
III.
تفاصيل التكوين الرئيسي
(I) تكوين الآلية الأساسية
|
فئة الآلية
|
اسم الآلية
|
الكمية
|
المواد الرئيسية
|
|
آليات التنفيذ الأساسية
|
آلية فك اللف
|
1 مجموعة
|
الفولاذ المقاوم للصدأ، الأكريليك،
سبائك الألومنيوم
|
|
|
آلية توجيه الملصق
|
1 مجموعة
|
سبيكة الألومنيوم
|
|
|
آلية ضغط الملصق
|
2 مجموعة
|
سبيكة الألومنيوم، صفيحة المنغنيز
|
|
|
آلية تقشير الملصق
|
1 مجموعة
|
الفولاذ المقاوم للصدأ، سبيكة الألومنيوم
|
|
|
آلية الجر
|
1 مجموعة
|
سبيكة الألومنيوم، الفولاذ، الأسطوانة المطاطية
|
|
|
آلية إعادة اللف
|
1 مجموعة
|
الفولاذ المقاوم للصدأ، POM (بولي أكسيد الميثيلين)
|
|
|
آلية الطي
|
1 مجموعة
|
سبيكة ألومنيوم، فولاذ غير قابل للصدأ
|
|
الهيكل والهياكل المساعدة
|
الهيكل
|
1 مجموعة
|
فولاذ
|
|
|
صندوق كهربائي
|
1 مجموعة
|
صفيحة معدنية مطلية
|
|
|
سكة انزلاق
|
1 مجموعة
|
HIWIN (تايوان)/علامة تجارية محلية عالية الجودة
|
|
|
قاعدة ضبط
|
1 مجموعة
|
فرع فضي، مادة ألومنيوم، محمل
|
|
|
مسمار القيادة
|
1 مجموعة
|
TBI/ماركة محلية عالية الجودة
|
(II) التكوين الكهربائي الرئيسي
|
فئة الكهربائية
|
اسم الكهربائي
|
الكمية
|
خيار الماركة
|
|
نواة التحكم
|
وحدة تحكم PLC
|
1 مجموعة
|
Wecon
|
|
|
شاشة لمس
|
1 مجموعة
|
Wecon
|
|
نظام الدفع
|
محرك الجر
|
1 مجموعة
|
Keli'er/Ruitte
|
|
|
Traction motor driver
|
1 مجموعة
|
Keli'er/Ruitte
|
|
|
Label feeding motor &
driver
|
1 مجموعة
|
Keli'er/Ruitte
|
|
الكشف والكهرباء المساعدة
|
Label detection sensor
|
1 مجموعة
|
Sick (Germany)/Boyi Jingke
|
|
|
Switching power supply
|
1 مجموعة
|
Mean Well (Taiwan)
|
|
مكونات هوائية
|
أسطوانة
|
مجموعتان
|
Airtac/Xingchen
|
|
|
صمام مغناطيسي
|
6 قطع
|
Airtac
|
|
|
مولد تفريغ
|
مجموعة واحدة
|
SNS
|
IV.
الوظائف الأساسية وسيناريوهات التطبيق
(I) الوظائف الأساسية
1. تقنية الطي والوسم: تعتمد طريقة طي ووسم دقيقة مع أدوات تثبيت مخصصة، مما يمكنها تحقيق وسم مستقر لمنتجات ذات مواصفات مختلفة، وضمان التصاق ملصق مسطح وتحديد موقع دقيق.
2.
قدرة تكيف مرنة: يمكنها التبديل بسرعة للتكيف مع احتياجات وسم الأسلاك والأنابيب والمنتجات الاستهلاكية الصغيرة وغيرها من المنتجات دون تعديلات كبيرة على المعدات، مع توافق قوي.
3.
تصميم تشغيل يراعي المستخدم: مجهزة بشاشة لمس احترافية ونظام تحكم PLC، يتميز بمنطق تشغيل واضح وسهل الاستخدام، مما يقلل من تكلفة تدريب الموظفين.
(II) سيناريوهات التطبيق النموذجية
•فئة الأسلاك الإلكترونية: طي ووسم أسلاك الطاقة وكابلات البيانات وكابلات السماعات، إلخ؛
•فئة المواد البلاستيكية والمنتجات الاستهلاكية: الأنابيب البلاستيكية، والشماعات، وأدوات المائدة، والأوعية والأطباق ذات الاستخدام الواحد، إلخ؛
• فئة تغليف المواد الغذائية: طي ووسم المصاصات والجيلي وغيرها من الوجبات الخفيفة ذات ملصقات التعليق بفتحة الطائرة؛
• أخرى: المنتجات الصغيرة والمتوسطة الحجم التي تتطلب طي ووسم أو وسم بفتحة تعليق.
V.
وظائف اختيارية
1.
وحدة الطباعة والتوسيم عبر الإنترنت: اختيارية
طابعة باركود + كمبيوتر + برنامج متخصص، يمكنها طباعة معلومات ديناميكية
مثل الرموز الشريطية، ورموز QR على الملصقات في الوقت الفعلي، مما يحقق
عملية متكاملة "للطباعة والتوسيم"؛
2.تخصيص التوسيم المحيطي للأسلاك الدائرية:
يدعم تخصيص وظيفة التوسيم باللف الكامل للمنتجات الأسلاك الدائرية لتلبية احتياجات توسيم المنتجات الخاصة.
للحصول على
تفاصيل، يرجى استشارة موظفي المبيعات المعنيين.
