محلل المقطع العرضي للتجعيد المحمول عالي السرعة WPM-SES

ضمان جودة تجعيد فائقة من خلال نظام تحليل المقطع العرضي المريح وعالي السرعة

مقدمة:

في مشهد التصنيع اليوم ، موثوقية تجعيد تسخير الأسلاك الاتصالات أمر بالغ الأهمية لأداء وسلامة عدد لا يحصى منتجات. تقديم نظام تحليل المقطع العرضي المتقدم للتجعيد ، حل شامل وسهل الاستخدام مصمم لتمكين الشركات المصنعة مع مراقبة الجودة السريعة والدقيقة. هذا النظام هو مصممة لإعداد العينة بكفاءة ، تصوير عالي الدقة ، والتحليل الدقيق ، مما يوفر رؤى مهمة حول جودة التجعيد وضمان سلامة أحزمة الأسلاك على المدى الطويل. من السيارات والفضاء إلى الإلكترونيات وما بعدها ، هذا النظام هو الخاص بك أداة أساسية للحفاظ على أعلى معايير التجعيد التميز في الإنهاء.

الميزات والفوائد الرئيسية: السرعة والدقة والتصميم الذي يركز على المستخدم

هذا نظام تحليل المقطع العرضي للتجعيد مصمم بدقة الحل الذي يجمع بين التكنولوجيا المتقدمة والتصميم العملي ، تقديم مجموعة من الميزات المصممة لتبسيط مراقبة الجودة معالجة وتقديم دقة لا مثيل لها:

• القطع والطحن المتكامل لإعداد العينة السريع: يوجد في قلب النظام وحدة قطع وطحن متكاملة. تقوم هذه الوحدة المتقدمة بتنفيذ كلتا خطوتي إعداد العينة الحاسمة في أ عملية فردية سلسة ، تسريع سير العمل بشكل كبير و ضمان مقاطع عرضية متسقة وعالية الجودة. هذا متكامل يقلل النهج من المعالجة اليدوية والأخطاء المحتملة ، مما يؤدي إلى المزيد تحليل موثوق.

• تحليل عالي السرعة: ينتج في أقل من 5 دقائق: الوقت هو الجوهر في التصنيع. تم تصميم هذا النظام للإنتاجية السريعة ، وهو قادر على إكمال المعالجة والتحليل الكامل لمقطع عرضي طرفي واحد في غضون 5 دقائق. تعمل هذه السرعة الاستثنائية على تحسين كفاءة عملية فحص الجودة ، مما يتيح ردود فعل أسرع ، مشكلة أسرع القرار ، وزيادة الطاقة الإنتاجية.

• تصميم مريح ومعياري لراحة المستخدم: تعد راحة المشغل وسهولة استخدامه من الاعتبارات الرئيسية في تصميم هذا النظام. يقلل التصميم المريح من إجهاد المستخدم ، بينما تسمح التركيبة المعيارية بالوصول السهل إلى المكونات وصيانتها. هذا يركز على المستخدم يضمن النهج سير عمل أكثر سلاسة وكفاءة ويقلل من وقت تدريب المشغل.

• نظام الحصول على الصور عالية الدقة المستورد من اليابان للحصول على وضوح لا مثيل له: استمتع بجودة صورة استثنائية مع نظام الحصول على الصور عالي الدقة المستورد من اليابان. يلتقط هذا النظام صورا مقطعية واضحة ومفصلة، مما يتيح قياس وتحليل دقيق حتى لأكثر التجعيد تعقيدا الهياكل. يسمح وضوح الصورة الفائق بإجراء تقييم دقيق ل معلمات التجعيد الحرجة ، مما يضمن تقييمات جودة موثوقة.

• مجهر عالي الأداء مع قدرات تصوير ثلاثية الأبعاد: يشتمل النظام على مجهر عالي الأداء لا يوفر صورا فائقة الوضوح فحسب ، بل يولد أيضا صورا مكانية ثلاثية الأبعاد منتصبة. توفر هذه الإمكانية المتقدمة إحساسا مجسيما قويا وتصويرا واضحا مع مجال رؤية واسع. يعزز هذا المنظور ثلاثي الأبعاد التحليل البصري لهياكل التجعيد ، مما يسمح بفهم أكثر شمولا لجودة التجعيد.

• القياس الدقيق وحساب المساحة باستخدام برامج متخصصة: مزود ببرامج متخصصة ، يسمح هذا النظام بقياس بسيط وصحيح للطول والمساحة. واجهة البرنامج البديهية تسهل الكمية الدقيقة تحليل معلمات التجعيد ، وتوفير بيانات موضوعية للجودة التقييم وتحسين العملية. هذا القياس الدقيق تضمن القدرة مراقبة جودة متسقة وموثوقة.

• نظام تحكم قوي مدعوم من Mitsubishi PLC اليابانية: في صميم أتمتة النظام والتحكم فيه توجد وحدة تحكم يابانية موثوقة من Mitsubishi PLC (SBL). تضمن وحدة التحكم الرائدة في الصناعة تشغيلا مستقرا ودقيقا من جميع وحدات النظام ، مما يساهم في الدقة الإجمالية و موثوقية عملية التحليل.

• نطاق قطع الوحدة العريض وسرعات قابلة للتعديل لتعدد الاستخدامات: يوفر النظام نطاق قطع وحدة من 0.13 إلى 6.00 مم < sup>2< / sup> ، مما يستوعب مجموعة متنوعة من أحجام الأسلاك المستخدمة بشكل شائع في تصنيع الأسلام. علاوة على ذلك ، تسمح سرعات التدوير والطحن القابلة للتعديل (2800 دورة في الدقيقة) ، المدعومة بمحركات ألمانية مستوردة ، بإعداد العينات الأمثل لمختلف المواد وأنواع الأطراف. تضمن سرعة القطع البالغة 2 مم / ثانية معالجة فعالة للعينات.

• عجلة القطع الدقيقة المستوردة من ألمانيا لقطع نظيفة ومتينة: تستخدم وحدة القطع عجلة قطع عالية الجودة (القطر الداخلي 21.7 مم ، OD 105 مم ، سمك 0.5 مم) مستوردة من ألمانيا. تضمن هذه الشفرة الرقيقة والمتينة قطعا نظيفا ودقيقا ، مما يقلل من التشوه و الحفاظ على سلامة المقطع العرضي الطرفي من أجل الدقة تحليل.

• ضبط دقيق للمحور Z وإزاحة المحور X لتحسين وضع العينة: ضبط موقع العينة بدقة باستخدام نطاق ضبط المحور Z قليلا من 0.00 إلى 5.00 مم وإزاحة المحور X التي يقودها محرك سيرفو ياباني من باناسونيك. تضمن هذه التعديلات الدقيقة محاذاة العينة المثلى لكليهما القطع / الطحن والتصوير ، مما يساهم في اتساق ودقة النتائج.

• التحليل الكهربائي الجزئي للكسوف لتحسين وضوح السطح: بالنسبة للعينات الصعبة ، يشتمل النظام على التحليل الكهربائي الجزئي للكسوف ، القادر على معالجة مناطق تصل إلى 6 مم 2< / sup> مع أوقات تحليل كهربائي قابلة للتعديل من 5 إلى 30 ثانية . تعمل هذه الميزة على تحسين وضوح سطح المقطع العرضي ، مما يحسن جودة الصورة والدقة التحليلية.

• نطاق تكبير ومراقبة متعدد الاستخدامات: يوفر النظام البصري مجموعة واسعة من خيارات التكبير (0.75x إلى 5.0x مع تقنية تغيير الموضع العالق 0.5 لكل من Amplify و Tooth Pitch) ، مما يسمح بمراقبة مفصلة لميزات التجعيد بمقاييس مختلفة. يمتد نطاق المراقبة من 1.2 إلى 8.2 مم (اتجاه المحور X) ، مما يوفر رؤية شاملة للمقطع العرضي للتجعيد.

• إضاءة LED فائقة السطوع قابلة للتعديل ومنصة XYZ المحمولة: حقق ظروف المشاهدة المثلى باستخدام مصدر ضوء LED أبيض فائق السطوع بكثافة يمكن التحكم فيها بلا حدود. تسمح المنصة المتنقلة المتكاملة ذات المحور XYZ مع الضبط الدقيق (النطاق +/- 6 مم) بتحديد المواقع بدقة وفحص المناطق المختلفة داخل المقطع العرضي في ثلاثة أبعاد.

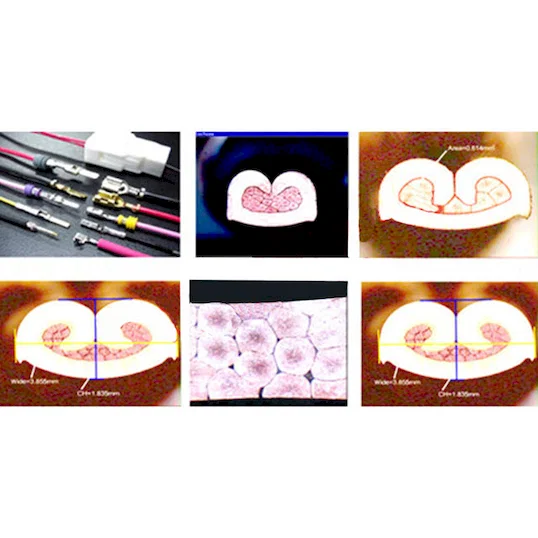

• برنامج التحليل الشامل وتسجيل البيانات: النظام مرفق ببرنامج Section-ms ويستخدم نظام فيديو صناعي ياباني عالي الدقة مع كاميرا بدقة 3 ميجابكسل واتصال USB 2.0 لالتقاط الصور وتحليلها. توفر مجموعة البرامج المتكاملة هذه مجموعة من أدوات القياس ، بما في ذلك أدوات القياس المحسنة لنسب الضغط ، المعتمدة للاستخدام في الصناعات الصعبة مثل السيارات والأجهزة المنزلية وتكنولوجيا المعلومات.

المواصفات الفنية:

ميزة	مواصفات
نظام التحكم	وحدة تحكم ميتسوبيشي PLC اليابانية - SBL
نطاق قطع الوحدة النمطية	0.13 ~ 6.00 مم < سوب > 2 < / سوب>
سرعة الدوران (القص والطحن)	2800 دورة في الدقيقة (محرك مستورد من ألمانيا)
سرعة القطع	2 مم / ثانية
عجلة القطع	القطر الداخلي: 21.7 مم ، OD: 105 مم ، السماكة: 0.5 مم (مستوردة من ألمانيا)
سرعة طحن الوحدة	2800 دورة في الدقيقة (محرك مستورد من ألمانيا)
نطاق ضبط المحور Z	0.00 ~ 5.00 ملم
ورق الصنفرة OD	100 ملم
إزاحة المحور X	محرك سيرفو ياباني باناسونيك
منطقة التحليل الكهربائي للكسوف	حتى 6 مم2
وقت التحليل الكهربائي	ما هو استخدام محلل المقطع العرضي للكرمب المحمول WPM-SES؟ WPM-SES هو محلل محمول عالي السرعة مصمم لتحليل مقطع عرضي دقيق للكرمب في تصنيع حزم الأسلاك والكابلات. يُستخدم لمراقبة الجودة لقياس والتحقق من أبعاد الكرمب، مما يضمن الموثوقية الكهربائية والقوة الميكانيكية في النهايات للأسلاك التي تتراوح من 0.13 إلى 6.00 مم². ما هي الميزات التقنية الرئيسية لمحلل WPM-SES؟ يتميز WPM-SES بوحدة تحكم منطقية قابلة للبرمجة (PLC) عالية الأداء من Mitsubishi للتحكم الموثوق، ومحركات ألمانية دقيقة للتشغيل المتسق، وأداة بصرية 10x للفحص التفصيلي، وسرعة قطع تبلغ 2800 دورة في الدقيقة لإعداد العينات بسرعة ونظافة. يضمن هذا المزيج تحليلاً دقيقاً وقابلاً للتكرار لارتفاع الكرمب وعرضه ومساحة مقطعه العرضي. كيف يحسن WPM-SES مراقبة جودة حزم الأسلاك؟ من خلال توفير تحليل سريع للمقطع العرضي في الموقع، يتيح WPM-SES الكشف الفوري عن عيوب الكرمب مثل النقص في الكرمب أو الزيادة فيه أو وضع السلك غير المناسب. هذا يسمح بإجراء تعديلات فورية على العملية، ويقلل من الهالك وإعادة العمل، ويضمن أن كل كرمب يلبي معايير الصناعة لموثوقية وسلامة المنتج المتفوقة. هل محلل WPM-SES مناسب للاستخدام مباشرة على أرضية الإنتاج؟ نعم، تصميمه المحمول والمتين يجعله مثالياً للاستخدام مباشرة في الإنتاج أو مختبرات الجودة. يسمح نظام القطع عالي السرعة وسير العمل المتكامل للتحليل للفنيين بإجراء فحوصات الجودة دون إرسال العينات إلى مختبر منفصل، مما يسرع بشكل كبير دورات التفتيش ويدعم مبادئ التصنيع الرشيق. ما هي أحجام الأسلاك التي يمكن لمحلل WPM-SES التعامل معها؟ WPM-SES متعدد الاستخدامات ويمكنه تحليل الكرمب لمجموعة واسعة من المقاطع العرضية للأسلاك من 0.13 مم² (فائق النعومة) حتى 6.00 مم². تجعل هذه القدرة الواسعة الجهاز مناسباً لتطبيقات متنوعة في تصنيع حزم الكابلات للسيارات والفضاء والأجهزة المنزلية والصناعية. أرسل لنا سؤالك عن هذا المنتج اسم المنتج الاسم* البريد الإلكتروني* الهاتف التفاصيل* الرمز (*) Refresh منتجات ذات صلة 28 Apr 2025 محلل المقطع العرضي الأوتوماتيكي للأسلاك WPM-SE4 اطلب عرض سعر الآن 28 Apr 2025 آلة اختبار تسلسل أسلاك الإسكان ذات الصف المزدوج WPM-8AB اطلب عرض سعر الآن 28 Apr 2025 محلل المقطع العرضي للتجعيد المحمول عالي السرعة WPM-SES اطلب عرض سعر الآن 28 Apr 2025 جهاز اختبار تسخير كابلات الطاقة الكهربائية WPM-8683 اطلب عرض سعر الآن
