العنوان: إعادة تعريف الدقة والأتمتة: آلة لفائف قطع الأسلاك المتقدمة لمعالجة الأسلاك الفائقة

مقدمة:

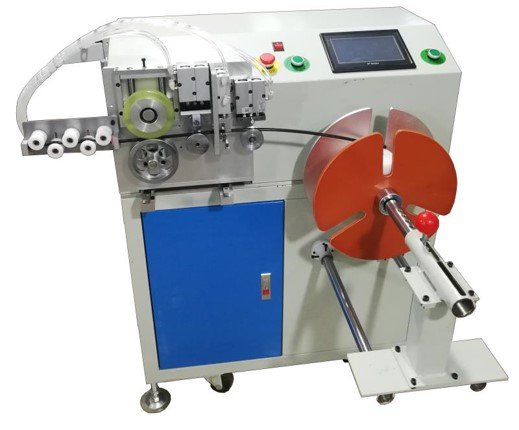

جرب حقبة جديدة من الكفاءة والدقة في معالجة الأسلاك من خلال آلة لفائف قطع الأسلاك المتقدمة. تم تصميم هذه المعدات الحديثة لأتمتة وتحسين عمليات لف وقطع الأسلاك ، مما يوفر دقة استثنائية ونتائج متسقة. تتميز هذه الآلة بمكونات كهربائية رئيسيةعالية الجودة وأجزاء ميكانيكية مصنوعة بدقة ، وهي مصممة من أجل الموثوقية والمتانة والأداء الفائق في بيئات الإنتاج الصعبة.

الميزات والفوائد الرئيسية:

آلية لف عالية الدقة: مدعومة بمحرك سيرفو قوي بقوة 750 واط ومخفض كوكبي ، تضمن آلية اللف ملفا سلسا ودقيقا وقويا. يضمن هذا المزيج جودة لف متسقة وتشغيل فعال.
نظام التحكم الذكي PLC مع واجهة شاشة تعمل باللمس: يوفر نظام التحكم PLC المتكامل ، جنبا إلى جنب مع شاشة تعمل باللمس سهلة الاستخدام ، تشغيلا بديهيا وتحكما دقيقا في جميع وظائف الماكينة. معلمات لف البرمجة والتعديلات بسيطة وفعالة ، مما يزيد من راحة المشغل.
سكة توجيه منزلقة NSK اليابانية لحركة سلسة ودقيقة: باستخدام قضبان التوجيه المنزلقة ذات العلامة التجارية NSK من اليابان ، تضمن الماكينة حركة خطية سلسة ودقيقة بشكل استثنائي. يساهم هذا المكون المتميز في الدقة والموثوقية الإجمالية لعملية لف الأسلاك.
حامل وشاسيه متين ومتين: تم تصميم هذه الماكينة ، المبنية على حامل وشاسيه متين وعصاميين ، من أجل المتانة والاستقرار على المدى الطويل في البيئات الصناعية الصعبة. يضمن هيكلها القوي أداء متسقا ويقلل من الاهتزاز أثناء التشغيل.
مكونات كهربائية موثوقة لأداء متسق: من خلال دمج مجموعتين من المرحلات ومجموعة واحدة من مستشعرات OMRON كمكونات كهربائية رئيسية، تضمن الماكينة أداء كهربائيا موثوقا ومتسقا. تساهم هذه المكونات عالية الجودة في الاستقرار العام وطول عمر المعدات.
آلية قطع الأسلاك الهوائية المتكاملة: تضمن آلية قطع الأسلاك الهوائية المدمجة قطع الأسلاك النظيفة والفعالة والآلية بعد اللف. تقضي هذه العملية الآلية على خطوات القطع اليدوية ، مما يعزز الإنتاجية والدقة.
عد دقيق للعداد باستخدام التشفير الدوار: تستخدم الماكينة آلية عد العدادات القائمة على التشفير الدوار لقياس طول السلك بدقة عالية. تضمن قدرة عد العدادات الدقيقة هذه أطوال ثابتة للملف وتقلل من نفايات المواد.
أجزاء تركيبات تشكيله CNC للهندسة الدقيقة: يتم تصنيع لوحات التثبيت الحرجة وأجزاء تركيبات المعالجة باستخدام مراكز تصنيع التحكم العددي للكمبيوتر باستخدام الحاسب الآلي. هذا يضمن دقة استثنائية ودقة أبعاد ، مما يساهم في الجودة والأداء الشاملين للماكينة.
معالجة وتجميع عالية الجودة: تخضع جميع الأجزاء لمعالجة صارمة وفقا للتصاميم الهندسية ، بما في ذلك الطحن والطحن والخراطة وقطع الأسلاك والمعالجة الحرارية. تضمن عملية التصنيع الدقيقة هذه ، متبوعة بالتثبيت الدقيق والتركيب الكهربائي والتشغيل ، أعلى جودة وأداء.
تركيبات الأسلاك القابلة للتخصيص (العمود) لتعدد الاستخدامات: يمكن تخصيص تركيبات الأسلاك (العمود) ، المصنوعة من الفولاذ المقاوم للصدأ المتين ، لتلبية متطلبات العملاء المحددة. تم تجهيز الماكينة ببكرة قياسية للف الأسلاك ، مما يسمح بالقدرة على التكيف مع أنواع الأسلاك المختلفة وأبعاد الملف.
معلمات لف قابلة للتعديل للمرونة: يمكن للمستخدمين بسهولة ضبط القطر الداخلي لللف (50-300 مم) ، وأمتار اللف أو المنعطفات ، وسرعة اللف (1-8 لفات / ثانية) لاستيعاب مواصفات الأسلاك المختلفة ومتطلبات الملف.
شوط الصف الاختياري لأطوال الملف المختلفة: تأتي الماكينة بشكل قياسي بضربة صف 120 مم ، مع شوط اختياري 200 مم متاح لمعالجة الملفات الأطول ، مما يوفر القدرة على التكيف مع أطوال الملف المتنوعة.
مجموعة واسعة من خيارات قطر القرص: اختر من بين أقطار الأقراص المتعددة (220 مم ، 280 مم ، 320 مم ، 350 مم - 350 مم قابلة للتخصيص) لتحسين الماكينة لأحجام الملفات المختلفة وأحجام الأسلاك.
بصمة مدمجة ووزن يمكن التحكم فيه: بأبعاد L800×W1000×H1030 ووزن 180 كجم ، توفر الماكينة بصمة مضغوطة نسبيا ، مما يجعلها مناسبة لبيئات الإنتاج المختلفة.

المواصفات الفنية:

ميزة	مواصفات
تركيز الكلمات الرئيسية	آلة لفائف قطع الأسلاك ، المكون الكهربائي الرئيسي
آلية اللف	محرك سيرفو 750 واط + مخفض كوكبي
نظام التحكم	PLC + شاشة تعمل باللمس
انزلاق دليل السكك الحديدية	العلامة التجارية NSK (اليابان)
الرف والشاسيه	عصامي
التبديلات	2 مجموعات
اجهزه الاستشعار	أومرون، 1 مجموعة
نظام امدادات الطاقة	1 مجموعة
آلية قطع الأسلاك	القطع الهوائي
آلية عد العداد	سحب التشفير الدوار
تجهيز أجزاء التركيبات	مركز التصنيع باستخدام الحاسب الآلي
طرق المعالجة	الطحن ، الطحن ، الخراطة ، قطع الأسلاك ، المعالجة الحرارية
مادة تركيبات الأسلاك (رمح)	ستانلس ستيل (قابل للتخصيص)
نطاق القطر الداخلي لللف	50 - 300 ملم
عدادات اللف / المنعطفات	تعديل
جهد الإدخال	AC220V 50HZ / 60HZ (قابل للتخصيص)
الطاقة المقدرة	800 واط
الحمولة	15 كجم (قابل للتخصيص)
ضربة الصف	قياسي 120 مم (اختياري 200 مم)
حجم	L800×W1000×H1030
قطر القرص القياسي	320 ملم
أقطار القرص الاختيارية	220 مم ، 280 مم ، 320 مم ، 350 مم (350 مم مخصص)
طول التخزين المؤقت	قطر السلك × عدد الصفوف + بدل 1 مم
قطر رمح	50 - 300 مم (قرص لف ≤)
سرعة اللف	1 - 8 لفات / ثانية
سرعة الربط	0.6 ثانية/الوقت (ملاحظة: قد تكون سرعة الربط غير ذات صلة بوصف الجهاز هذا ولكن يتم الاحتفاظ بها من المعلومات الأصلية السريعة)
ثقل	180 كجم

التطبيقات:

تعتبر آلة لفائف قطع الأسلاك متعددة الاستخدامات مثالية لمجموعة واسعة من التطبيقات التي تتطلب لف وقطع الأسلاك بدقة ، بما في ذلك:

تصنيع المكونات الكهربائية
إنتاج تسخير أسلاك السيارات
تجميع كبل الأجهزة
لف ملف المحرك
إنتاج لفائف المحولات
والعديد من صناعات معالجة الأسلاك الأخرى

استنتاج:

استثمر في آلة لفائف قطع الأسلاك المتقدمة الخاصة بنا واختبر تحسنا كبيرا في كفاءة معالجة الأسلاك ودقتها وجودة المنتج. تم تصميم هذه الآلة القوية والموثوقة ، بمكوناتها الكهربائية الرئيسيةعالية الجودة وتصميمها الذكي ، لتلبية متطلبات التصنيع الحديث. اتصل بنا اليوم لمعرفة المزيد وطلب عرض أسعار لحل مخصص لاحتياجات لف وقطع الأسلاك الخاصة بك.
